Detonatör (Fünye/Kapsül): Çeşitleri ve Çalışma İlkeleri
fünye, adi fünye, detonator, kapsül, mekanik kapsül, blasting cap, elektrikli fünye, electric detonator
Patlatma mühendisliği, madencilik sektörü ve askeri alanda, yüksek infilak gücüne sahip ana patlayıcı maddeleri (örneğin ANFO, dinamit veya emülsiyon patlayıcılar, TNT, C4 vd) doğrudan ateşlemek neredeyse imkansızdır. Bu kararlı maddeleri harekete geçirmek için ani bir şok dalgası ve yüksek sıcaklık üreten tetikleyici sistemlere ihtiyaç duyulur. Sektörde fünye, adi fünye, detonatör, kapsül, mekanik kapsül, blasting cap, elektrikli fünye, electric detonatör olarak adlandırılan teçhizatlar, bu tetikleme zincirinin en kritik halkasını oluşturur.
Bu makalede, endüstriyel patlatmanın kalbi sayılan kapsüllerin yapısı, çeşitleri ve çalışma mekanizmaları teknik bir yaklaşımla incelenmiştir.
Detonatör (Kapsül) Nedir ve Nasıl Çalışır?
Detonatör veya yaygın kullanımıyla fünye; içerisinde az miktarda fakat sürtünmeye, ısıya ve darbeye karşı son derece hassas birincil (primer) patlayıcı ile daha güçlü olan ikincil (sekonder) patlayıcı barındıran metal bir tüptür.
Temel görevi, dışarıdan aldığı küçük bir enerjiyi (akım, alev veya şok dalgası) milisaniyeler içinde devasa bir şok dalgasına dönüştürerek ana patlayıcı kütleyi infilak (detonasyon) fazına geçirmektir.
Detonatör Yapısı ve Bileşenleri
Tipik bir patlatma kapsülü, genellikle alüminyum veya bakırdan yapılmış küçük bir silindir tüptür. İçerisinde şu kimyasal ve fiziksel katmanlar yer alır:
Ateşleme Elemanı: Fünyenin türüne göre değişir. Adi fünyelerde açık uç, elektrikli fünyelerde direnç teli (köprü), emniyetli sistemlerde ise şok tüpü bağlantısı bulunur.
Ateşleme Şarjı / Primer Patlayıcı: İlk kıvılcımla hemen reaksiyona giren katmandır. Genellikle kurşun azidür, kurşun stifnat veya cıva fulminat gibi kararsız bileşikler kullanılır.
Ana Şarj / Sekonder Patlayıcı: Primer patlayıcıdan aldığı şoku büyütüp dışarıya aktaran katmandır. Genellikle yüksek brisans (kırıcılık, parçalama) etkisine sahip PETN (Pentaeritritol tetranitrat) veya RDX içerir.
Tetikleme Yöntemlerine Göre Fünye Çeşitleri
Endüstride ve literatürde kapsüller, enerjiyi alma ve iletme biçimlerine göre üç ana gruba ayrılır:

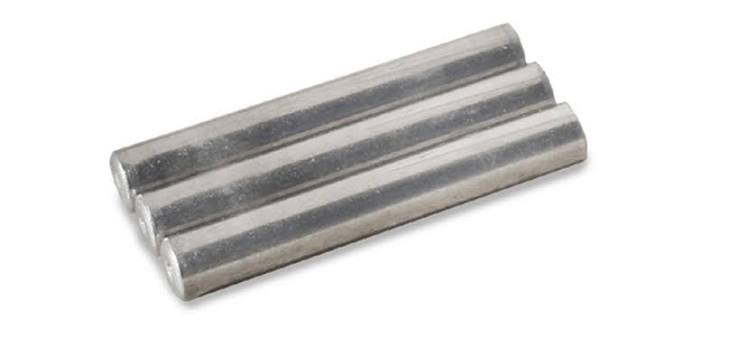

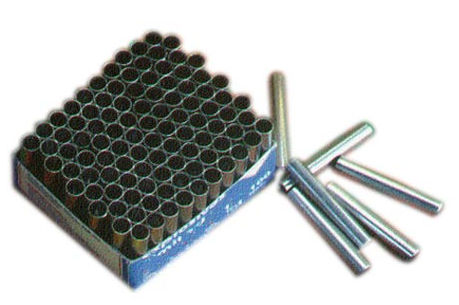

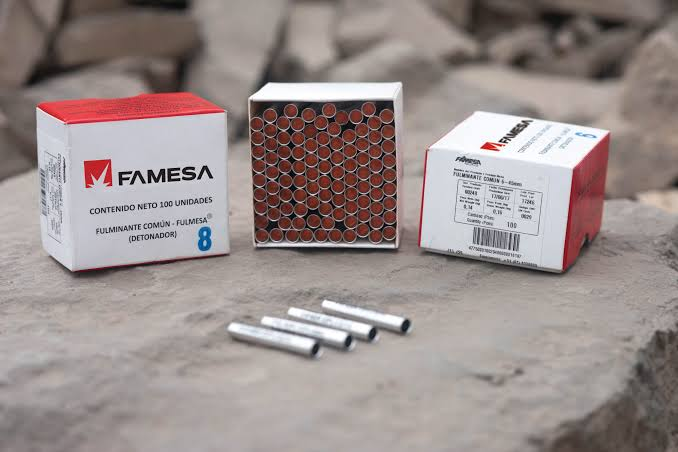

Adi Fünye (Plain Detonator / Non-Electric Cap)
En geleneksel ve mekanik kapsül türüdür. Metal tüpün bir ucu tamamen açıktır. Bu açık uca bir önceki aşamada incelediğimiz emniyetli fitil (safety fuse) fiziksel olarak yerleştirilir ve özel bir kapsül sıkma pensesiyle sabitlenir. Fitilden gelen alev, kapsülün içindeki primer şarjı ateşler. Elektrik akımının bulunmadığı, tamamen mekanik ve düşük maliyetli operasyonlarda tercih edilir.

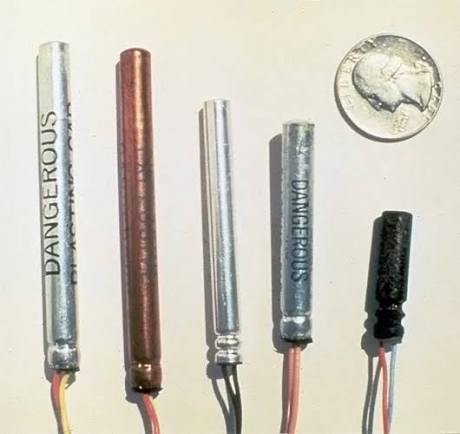

Elektrikli Kapsül (Electric Detonator)
İçerisinde elektrik akımıyla ısınan küçük bir direnç teli (köprü telleri) barındırır. Patlatma manyetosundan gönderilen elektrik akımı kablolar aracılığıyla kapsüle ulaştığında tel ısınır, primer patlayıcıyı yakar ve sistem infilak eder. Milisaniyelik gecikme röleleri eklenerek kaya kırma optimizasyonunda (gecikmeli patlatma) yaygın olarak kullanılırlar.
Elektrikli Olmayan (Nonel) Kapsüller
Statik elektrik ve yıldırım gibi elektriksel risklerin yüksek olduğu açık ocaklarda veya yeraltı madenlerinde elektriğin yaratacağı erken ateşleme riskini ortadan kaldırmak için geliştirilmiştir. Plastik bir şok tüpünün iç yüzeyindeki mikro ölçekli patlayıcı tozun yarattığı şok dalgasıyla çalışır. Gelişmiş güvenlik standartları nedeniyle modern madenciliğin vazgeçilmezidir.
Güvenlik Protokolleri ve Risk Yönetimi
Kapsüller, hassas birincil patlayıcılar içerdikleri için patlatma sahasındaki en tehlikeli unsurlardır. Ana patlayıcılar (ANFO vb.) üzerine kamyon çıksa dahi patlamazken, bir fünye yere düşürüldüğünde, ezildiğinde veya yüksek ısıya maruz kaldığında kolayca infilak edebilir.
Önemli Güvenlik Kuralı: Mevzuat gereğince, dinamit gibi ana patlayıcı maddeler ile kapsüller (fünyeler) kesinlikle aynı depoda yan yana saklanamaz ve sahaya aynı araç içerisinde taşınamaz. Kapsüllerin istemsiz patlaması durumunda ana şarjı tetiklememesi için aralarında fiziksel ve mesafeli bariyerler bulundurulmalıdır.
Sonuç
Endüstriyel ve diğer patlatma işlemlerinin milisaniyelik hassasiyetle kontrol edilmesini sağlayan fünyeler ve detonatör teknolojisi, maden mühendisliğinin ve diğer sektörlerin temel yapı taşlarındandır. Geleneksel adi fünyeler yerini büyük oranda elektrikli ve Nonel sistemlere bırakmış olsa da, hepsinin ortak amacı enerjiyi güvenli ve verimli bir şekilde ana kütleye (main charge; ana dolgu) aktarmaktır. Doğru kapsül seçimi ve sıkı güvenlik protokolleri, hem iş verimliliğini maksimuma çıkarır hem de can güvenliğini sağlar.
Kaynaklar
Cooper, P. W. (1996). Explosives Engineering. Wiley-VCH. ISBN: 978-0-471-18636-6.
ISEE. (2011). Blaster's Handbook (18th Edition). International Society of Explosives Engineers.
Meyer, R., Köhler, J., & Homburg, A. (2021). Explosives (8th Edition). Wiley-VCH.
Persson, P. A., Holmberg, R., & Lee, J. (1993). Rock Blasting and Explosives Engineering. CRC Press.
Yaralı, O. (2018). Patlatma Mühendisliği ve Kontrollü Patlatma Teknikleri. Akademik Kitaplar Serisi.
