DM41 El Bombası: Tarihçesi, Teknik Özellikleri ve Mühendislik Analizi
Giriş
DM41 (Almanca : Splitterhandgranate DM41), Soğuk Savaş döneminde Batı Almanya tarafından geliştirilen ve uzun yıllar boyunca Alman Silahlı Kuvvetleri (Bundeswehr) tarafından kullanılan standart parça tesirli savunma tipi el bombalarından biridir.
Mühimmat, NATO standardizasyon sürecinin bir sonucu olarak Amerikan kökenli tasarımlardan etkilenmiş ancak Alman mühendisliği ile yeniden şekillendirilmiştir. DM41 ve geliştirilmiş versiyonu DM41A1, özellikle kontrollü parçalanma üretmek amacıyla tasarlanmış iç çelik spiral yapısıyla dikkat çekmektedir.
Tarihsel Arka Plan
II. Dünya Savaşı sonrasında kurulan Bundeswehr, mühimmat envanterini oluştururken hem NATO standartlarına uyum sağlamayı hem de Alman savunma sanayisinin yeniden yapılanmasını hedeflemiştir.
Bu süreçte geliştirilen DM41, klasik Alman "yumurta tipi" el bombası konseptini modern parçalanma teknolojileriyle birleştirmiştir.
DM41'in tasarım kökenlerinin Amerikan M26 serisi el bombalarına dayandığı kabul edilmektedir. Wikimedia Commons'taki Bundeswehr ve mühimmat arşiv kayıtları, DM41'in M26 ailesiyle yakın mühendislik benzerlikleri taşıdığını göstermektedir.
Alman savunma şirketi Diehl Defence tarafından üretilen DM41, 1960'lı yıllardan itibaren Bundeswehr birliklerinde yaygın biçimde kullanılmış ve sonraki yıllarda yerini DM51 ailesine bırakmıştır.
Tasarım Felsefesi
DM41'in geliştirilmesindeki temel amaçlar şunlardı:
Güvenilir bir parçalanma etkisi oluşturmak
Seri üretime uygun maliyet sağlamak
Standart NATO mühimmat sistemleriyle uyumlu olmak
Asker tarafından kolay taşınabilmek
Kontrollü parçacık dağılımı elde etmek
Bu amaçlar doğrultusunda mühimmatın gövdesi yalnızca patlama etkisi üretmek için değil, aynı zamanda belirli büyüklükte ve yoğunlukta parçacıklar oluşturacak şekilde tasarlanmıştır.
Genel Yapısal Özellikler
DM41A1'in Bundeswehr teknik çizimlerinde görülen temel bileşenleri şunlardır:
Dış metal gövde
Çelik parçalanma spirali
Patlayıcı dolgu
Tapa yuvası
Gecikmeli ateşleme sistemi
Emniyet mekanizması
Bundeswehr teknik dokümanlarında yayımlanan kesit çizimleri, mühimmatın merkezinde patlayıcı dolgu bulunduğunu ve bunun etrafının özel çelik spiral ile çevrelendiğini göstermektedir.
İç Çelik Spiral Teknolojisi
DM41'in en ayırt edici özelliği, gövde içine yerleştirilen çelik spiral parçalanma gömleğidir (fragmentation sleeve). Kesit incelemelerinde görülen bu yapı, patlama sırasında çok sayıda metal parçacık oluşturmak amacıyla tasarlanmıştır. Geleneksel dökme gövdeli el bombalarında parçalanma nispeten rastgele gerçekleşirken, DM41'de parçalanma davranışı daha kontrollü hale getirilmiştir.
Bu yaklaşımın mühendislik avantajları:
Daha yüksek parça yoğunluğu
Daha homojen dağılım
Öngörülebilir parçalanma karakteristiği
Artan etkinlik
Daha düşük üretim toleransı ihtiyacı
Araştırma amaçlı yayımlanmış kesit fotoğraflarında spiral çelik yapının gövdeyi neredeyse tamamen çevrelediği görülmektedir.
Adli balistik araştırmalarda spiral gömleğin yaklaşık:
31 sarımdan oluştuğu,
1000 civarında ön şekillendirilmiş parçalanma oluğu içerdiği belirtilmektedir.Bu tasarımın amacı rastgele parçalanma yerine kontrollü ve öngörülebilir parçacık üretmektir.
Teknik Özellikler
Açık kaynaklarda yer alan teknik veriler aşağıdaki gibidir:
Özellik | Değer |
Model | DM41 / DM41A1 |
Tip | Parçalanma El Bombası |
Toplam Ağırlık | Yaklaşık 450 g |
Patlayıcı Gövde | Yaklaşık 150 g |
Parçalanma Gömleği | Yaklaşık 300 g |
Uzunluk | 117 mm |
Çap | 60,1 mm |
Gecikme Süresi | 4,5 ± 0,5 saniye |
Ölümcül Parça Etkisi | Yaklaşık 20 metre |
Bu değerler Bundeswehr kaynaklarından türetilmiş teknik referanslarda yer almaktadır.
Patlayıcı Dolgu ve Enerji Transferi
DM41'in etkisi yalnızca patlayıcı dolgu miktarına değil, enerjinin çelik parçalanma gömleğine aktarılma biçimine de bağlıdır.
Modern parçalanma mühimmatlarında amaç:
Basınç dalgası üretmek,
Metal parçaları hızlandırmak,
Maksimum etkinliği sağlamak,
olup, DM41 bu prensiplere göre tasarlanmıştır. Kesit incelemeleri, enerjinin öncelikle çelik spiral gömleğe aktarıldığını göstermektedir.
DM41A1 Varyantı
DM41A1, temel DM41 tasarımının geliştirilmiş sürümüdür.
Bundeswehr'in 1980 tarihli hizmet dokümanlarında DM41A1 standardı gösterilmektedir. Bu versiyonda özellikle tapa sistemi ve üretim standartlarında çeşitli iyileştirmeler yapılmıştır.
Eğitim Modeli: DM48
Her askerî mühimmat sisteminde olduğu gibi DM41 için de eğitim amaçlı bir model geliştirilmiştir.
Bu model DM48 olarak adlandırılmıştır. DM48'in amacı:
Güvenli eğitim sağlamak,
Taşıma ve kullanım prosedürlerini öğretmek,
Personelin mühimmatla tanışmasını sağlamaktır.
Bundeswehr kaynakları DM48'i DM41'in eğitim versiyonu olarak tanımlamaktadır.
Bundeswehr'de Kullanımı
DM41 uzun yıllar boyunca:
Mekanize piyade birliklerinde,
Motorize birliklerde,
Muharebe mühendislerinde,
Muhafız birliklerinde

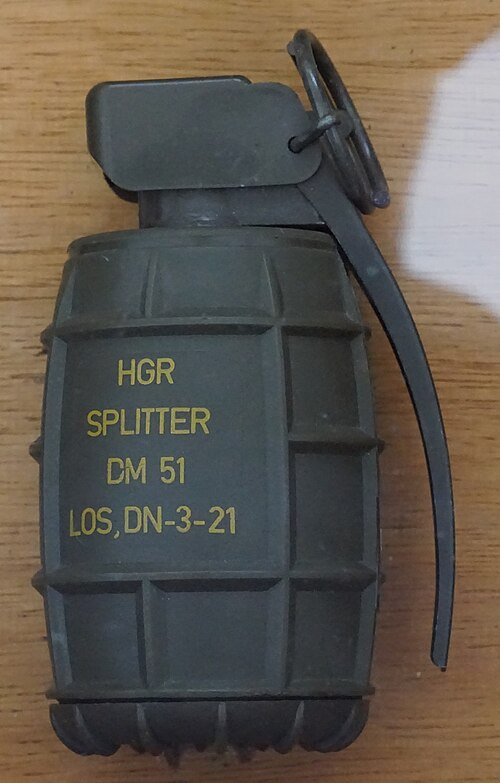

standart el bombası olarak görev yapmıştır. Bundeswehr'in sonraki yıllarda DM51 ailesine yönelmesiyle birlikte DM41 kademeli olarak hizmet dışına çıkarılmıştır. Günümüzde Alman ordusunun ana el bombası ailesi DM51 sistemidir.
DM41 ve DM51 Karşılaştırması
Özellik | DM41 | DM51 |
Dönem | Soğuk Savaş | Modern |
Yapı | Sabit parçalanmalı | Modüler |
Gövde | Çelik spiral | Modüler gömlek |
Kullanım | Savunma tipi | Çok amaçlı |
Bundeswehr Durumu | Büyük ölçüde emekli | Aktif hizmette |
DM51'in en önemli yeniliği modüler parçalanma gömleğidir. Bu sayede aynı mühimmat farklı görev ihtiyaçlarına uyarlanabilmektedir.
DM41, Batı Almanya'nın Soğuk Savaş dönemindeki mühimmat teknolojisini temsil eden önemli sistemlerden biridir. İçerisindeki spiral çelik parçalanma gömleği sayesinde klasik dökme gövdeli el bombalarına göre daha kontrollü parçalanma karakteristiği sunmuştur. Uzun yıllar Bundeswehr hizmetinde kalan DM41, Alman mühimmat mühendisliğinin NATO standartlarıyla bütünleşmesinin başarılı örneklerinden biri olarak değerlendirilmektedir. Günümüzde yerini daha modern DM51 ailesi almış olsa da DM41, askerî mühimmat tarihindeki önemini korumaktadır.
Kaynaklar
Bundeswehr ZDv 3/17 Hizmet Talimatı – DM41A1 teknik çizimleri.
Wikimedia Commons – DM41 Kesit Görselleri ve Teknik Açıklamalar.
Bundeswehr Teknik Şartnameler Arşivi.
DM41 Teknik Veri Derlemesi.
